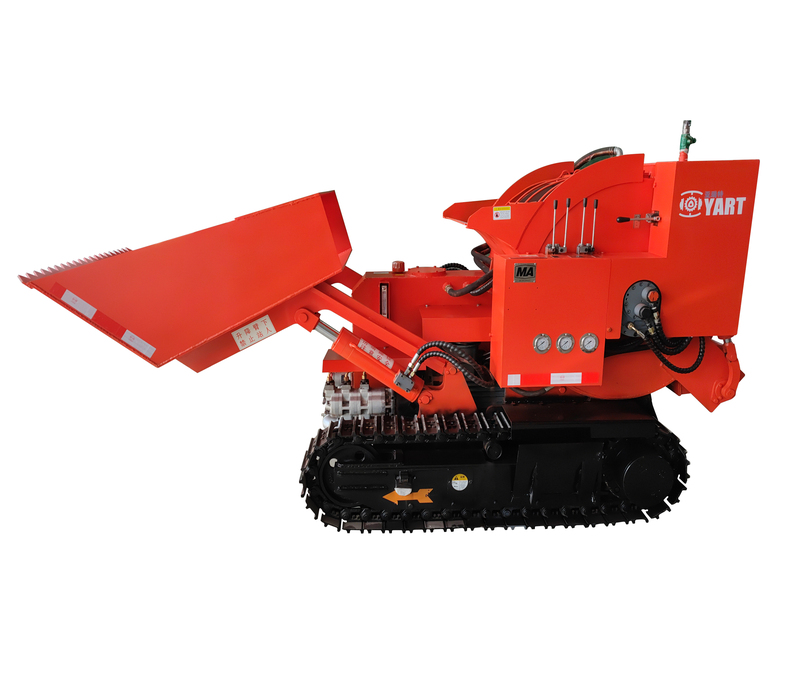

JDY-500L 矿用特种搅拌机

产品介绍

JDY-50OL型矿用特种搅拌机属于单卧轴强制式搅拌机,其带有多组叶片,在搅拌筒中匀速旋转,将多种原料行进行均匀搅拌混合,使之达到商用混凝土标准的一种的搅拌设备。

目前,该搅拌设备广泛应用于地下路面铺设施工工程,效率极高取得了良好的口碑。

特点一   机械化程度高大大减轻工人劳动强度

特点二   运动灵活占地面积小可靠性强

特点三   操作维护方便故障率低

特点四   搅拌效率高卸料方便工作能力强

煤矿井下不方便建立专用于铺路的搅拌站,地面混凝土向井下输送又比较困难,所以在巷道铺路的过程中往往是边搅拌边铺路。纯人工搅拌用人较多,工人劳动强度大,而且搅拌过程的粉尘对人体危害严重;传统的自落式搅拌机体积较大,搅拌效率低,人工上料高度高,依然只能用较多的人力,工人的劳动强度依然较大,而且上料搅拌过程中依然避免不了粉尘问题。针对上述问题,研发一种可以自动上料、搅拌效率高、机动性强、粉尘污染低的混凝土搅拌铺路一体机。


主要技术参数

项目

单位

参数

电机功率(电压)

KW(V)

22(660/1140)

主轴转速

r/min

23

搅拌均匀时间

S

≤40

出料时间

S

10

料斗容积

L

800

上料容量

L

300

上料高度

mm

0-950

出料高度

mm

550

搅拌容量(额定)

L

500

行走速度

km/h

1.2

总质量

kg

2980

外形尺寸(运输尺寸)

mm

3500×1530×1790

举升高度(工作时)

mm

2700

液压油型号

#

46及以上

系统**压力

Mpa

16

冷却方式


水冷


JDY-500L 尺寸介绍单位(mm)

一体机搅拌装置

混凝土物料拌合质量很大程度上决定着铺路质量。针对搅拌铺路一体机的小巧灵活的要求,搅拌装置设计采用单卧轴搅拌机的形式,根据铺路混凝土原材料的种类以及配比,确定**的搅拌叶片的面积和角度并研究搅拌叶片边缘与搅拌桶内壁的**距离,并且计算搅拌轴的扭矩选择合适的搅拌马达以及搅拌设计。


一体机上料装置:搅拌铺路一体机自带上料铲斗,减轻工人上料劳动作业强度。通过液压缸驱动针对井下混凝土生料的种类及用量多少,优化铲斗受力结构,分析铲斗受力,并确定合理的液压缸缸径个行程。


矿用特种搅拌一体机行走结构设计,考虑到井下铺路工程的实际特点,一体机采用履带式行走装置,保证一体机行走越障能力涉水能力、爬坡能力及控制系统满足井下铺路过程中的运动灵活性和可靠性要求。

矿用特种搅拌一体机卸料装置:

混凝土成品料的卸料部分是确保物料顺利高效地投放至铺设路面的关键部分。为提高一体机卸料的方便性,同时减少混凝土料黏在料斗不放出,设备采用液压缸驱动搅拌桶下侧开口的方式,改变传统翻转搅拌桶的笨重方法,根据混凝土生料的粒径以及搅拌叶与搅拌桶内壁和距离,确定合理的开口位置和大小,选用合适的防水密封和耐磨衬板。为了使搅拌后的混凝土流出方向更加可控,在放料口下侧设置导流槽,避免堵料研究了合理的导流角度。

JDY-500L 矿用特种搅拌机 尺寸介绍 单位(mm)
